Фанкойлы: что это такое, их принцип работы и особенности

Что такое фанкойлы, каков их принцип работы, когда и для чего они применяются? Чем отличаются системы чиллер-фанкойл от обычных систем кондиционирования? Какие бывают типы фанкойлов?

Из этой статьи вы узнаете, по какому принципу работает фанкойл и какова его конструкция. Мы расскажем об области их применения, недостатках и плюсах. Также вы найдете ответы на основные вопросы о фанкойлах.

Что такое фанкойл

Почему фанкойл называется именно так? Составное слово fancoil (fan + coil) переводится с английского языка как «вентилятор-змеевик». Это отражает систему подачи, подогрева или охлаждения воздуха. Также используется название вентиляторный доводчик.

Фанкойлом называют климатические приборы, способные обеспечивать централизованное кондиционирование комнат. Это не самостоятельное оборудование, а часть климатической системы. По сути он является внутренним блоком канального кондиционера.

Конструкция системы чиллер-фанкойл состоит из нескольких элементов:

  • Расширительная емкость;
  • Чиллер или другое устройство, отвечающее за температуру теплоносителя или хладагента, транспортируемого по трубам;
  • Фанкойлы – теплообменники, через которые проходит воздух;
  • Магистральная разводка, предусмотренная между приборами;
  • Хладагент (теплоноситель) – зачастую в его качестве выступает чистая вода, но иногда пропиленгликоль, этиленгликоль или их растворы;
  • Система контроля над техникой.
Читайте также:
Отопление сплит системой зимой – отзывы, недостатки и плюсы

Непосредственно сами фанкойлы играют одну из важнейших ролей. Они обеспечивают циркуляцию воздуха и поддержание заданной температуры.

По принципу установки фанкойлы бывают двух типов – наружные и встраиваемые. Одни, как правило, устанавливаются вертикально вдоль стены, а встраиваемые – в потолке помещения.

По назначению и месту монтажа вентиляторные доводчики делятся на 5 видов. Подробнее вы можете прочитать в статье Типы фанкойлов, их отличия и особенности.

Встраиваемый внутренний блок фанкойла
Встраиваемый фанкойл устанавливается в подвесном или натяжном потолке.

Наружный фанкойл

Наружные фанкойлы менее эстетичны, но более просты в установке, чем встраиваемые.

Принцип работы фанкойлов и виды

В процессе эксплуатации системы фанкойлы обеспечивают нагрев либо охлаждение воздуха. Принцип работы фанкойла – элементы принудительным образом «гоняют» воздух в комнате через себя. Воздух попадает вовнутрь прибора, после чего продувается установленным вентилятором. Проходя через теплообменник, достигается нужная температура. Если предусмотрена вентиляция проточного типа, то потоки дополняются воздухом снаружи.

По типу монтажа различают три вида фанкойлов:

  • Кассетные;
  • Напольно-потолочные;
  • Проточные.

Кассетные фанкойлы устанавливаются в подвесных потолках. Они забирают воздух из помещения, прогоняют его через теплообменник и выдувают обратно. по внешнему виду их не отличить от внутренних блоков кассетных кондиционеров.

Напольно-потолочные фанкойлы монтируют двумя способами:

  1. Вертикально вдоль стены, так же, как радиаторы отопления;
  2. На потолке, в горизонтальном положении.

Проточные фанкойлы устанавливаются в системе вентиляции. Они могут быть двух типов:

  1. Централизованные (канальные) – подавать охлажденный или нагретый воздух в общую систему, которая распределит его. Такой вариант менее удобен, так как нет возможности регулировать температуру в отдельных помещениях.
  2. Отдельные (встраиваемые) – устанавливаются на выходе системы вентиляции в помещение. Они более удобны в настройке, но требуют прокладки отдельного контура.
Читайте также:
Как правильно залить стяжку под теплый пол в частном доме и квартире
Установленный кассетный фанкойл
Кассетный фанкойл
Потолочный фанкойл
Потолочный фанкойл
Канальный фанкойл
Канальный фанкойл

Устройство фанкойла

  1. Блок фильтрации входящего воздуха;
  2. Один или два теплообменника, занятых нагреванием или охлаждением воздуха;
  3. Электрический вентилятор (или несколько), создающий циркуляцию потоков;
  4. Пульт контроля над системой – существует несколько вариантов (дистанционные, встроенные).

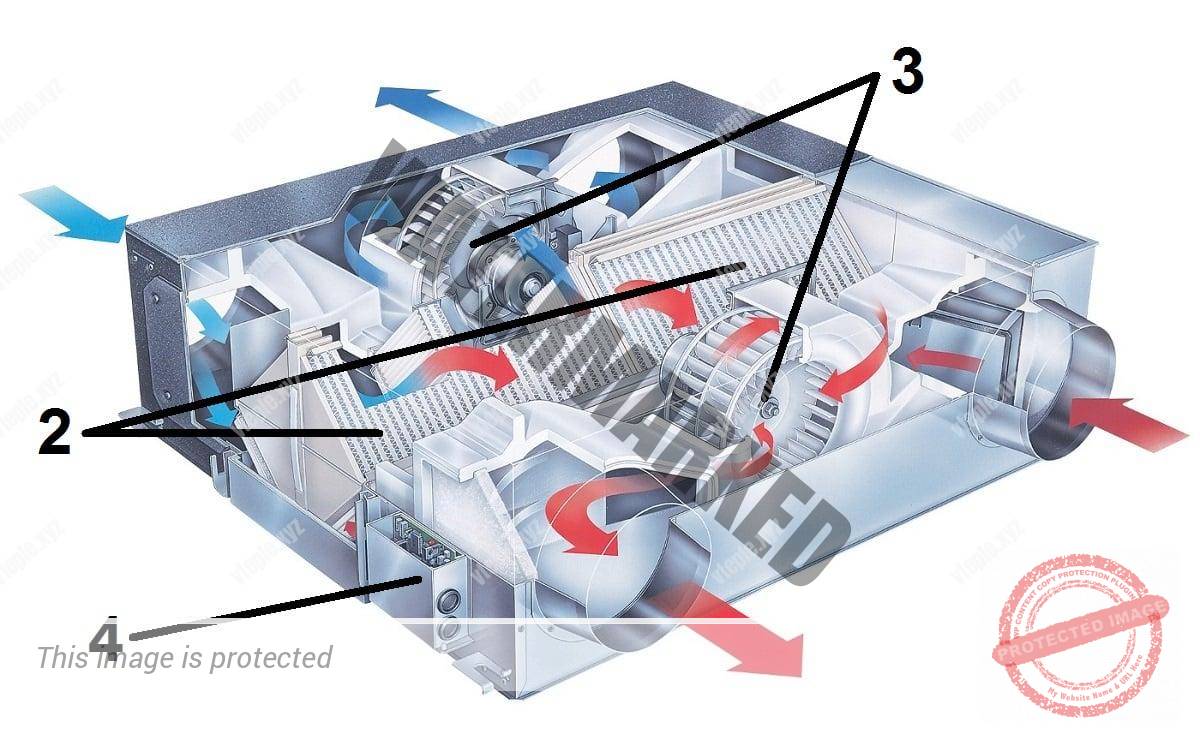

Внутреннее устройство фанкойла
На схеме не указан блок фильтрации, его расположение зависит от модели и производителя фанкойлов.

Зачем фанкойлу чиллер?

Чиллер необходим фанкойлу как внешний блок сплит-системы нужен внутреннему. Он производит тепло или холод, обеспечивая работу системы чиллер-фанкойл. Существует несколько видов такого оборудования. Они отличаются по принципу работы:

  1. Абсорбционные (АБХМ) чиллеры способны получать тепло или холод в условиях низкой разницы температур между внешней средой и хладагентом. В качестве теплоносителя в них используется раствор бромида лития, который находится под очень низким давлением.
  2. Парокомпрессионные чиллеры – традиционные установки, которые можно увидеть на крышах промышленных зданий, торговых центров. Их рабочий цикл полностью повторяет принцип работы кондиционера. Передача тепловой энергии осуществляется за счет конденсации и испарения фреона.

Существуют также чиллеры с функцией обогрева и без таковой. Больших конструктивных различий между ними нет, но стоимость разнится. Чиллеры с функцией обогрева несколько дороже обычных.

По принципу охлаждения различают два типа чиллеров:

  1. Водяные – в них контур погружен в водоем или проточную воду. Преимущество таких чиллеров – высокая производительность и низкая зависимость от колебаний температур.
  2. Воздушные – их контур находится на открытом воздухе и отдает или забирает у него тепло. Преимущество чиллеров с воздушным охлаждением в относительно низкой стоимости, но их COP колеблется в зависимости от температуры воздуха и скорости ветра.
Читайте также:
Теплый плинтус водяной своими руками

По типу исполнения различают чиллеры в виде:

  • Моноблока;
  • Раздельные.

В моноблоке теплоотдающий контур находится в одном корпусе с компрессором и другими узлами. Такое оборудование проще монтировать, но не всегда удобно обслуживать.

В раздельном чиллере контур находится в воде или на открытом воздухе, а основная установка может быть смонтирована внутри помещения. Между собой они соединяются фреоновой магистралью. Такие чиллеры удобнее обслуживать, но их стоимость выше, чем у моноблоков.

Принцип работы чиллера

В качестве источника теплоносителя используется чиллер. Он повышает или понижает его температуру в зависимости от потребностей. Рабочий цикл чиллера на охлаждение следующий:

  1. Компрессор сжимает фреон до температуры конденсации;
  2. При переходе хладагента в жидкую фазу, его температура повышается;
  3. В конденсаторе фреон охлаждается от воздуха или воды (в зависимости от типа чиллера);
  4. Проходя через ТРВ (терморегулирующий вентиль) хладагент попадает в испаритель;
  5. Давление фреона падает, он переходит в состояние газа;
  6. При кипении (испарении) температура хладагента понижается;
  7. Фреон охлаждает воду, которая циркулирует через фанкойл.

Если чиллер работает в режиме обогрева, цикл происходит в обратном порядке. В нем испаритель и конденсатор меняются ролями. Он нагревает воду, которая циркулирует в фанкойлах и охлаждает воздух (или воду в случае водяного чиллера) во внешней среде.

Плюсы и минусы, особенности

Благодаря произвольной конфигурации вам удастся сохранить первоначальный экстерьер дома, ведь нет надобности в монтаже наружных кондиционеров.

Читайте также:
Что нужно для теплого водяного пола: материалы, техника, инструменты

Климатическое устройство можно располагать на существенном расстоянии от помещений, которые будут обогреваться, так как теплоноситель или хладагент отличаются хорошей теплоемкостью.

Хладагент не несет никакой угрозы здоровью, так как находится исключительно в контуре и даже при утечке не может нанести существенного вреда.

Еще одно достоинство – возможность комбинировать систему с другими вариантами отопления. Это может быть тепловой насос, электрические системы отопления, котлы.

Человек может самостоятельно устанавливать режим, создавая тем самым максимально комфортные условия в помещении. В процессе эксплуатации фанкойлы также не заставят прилагать особые усилия. Достаточно иногда очищать фильтры.

Фанкойлы необходимо устанавливать, как и внутренние блоки канальных кондиционеров, в подвесном или натяжном потолке. Установка в помещении с обычным потолком возможна, но эстетики при этом нельзя гарантировать.

Фанкойл нельзя назвать самодостаточным, так как обязательно необходимо дополнительное оборудование, способное охлаждать или нагревать воздух. Зачастую такой машиной является чиллер. Как следствие, систему называют «чиллер-фанкойл». Но стоит учитывать, что чиллеры – недешевое оборудование, поэтому все чаще для нагрева или охлаждения используют тепловые насосы.

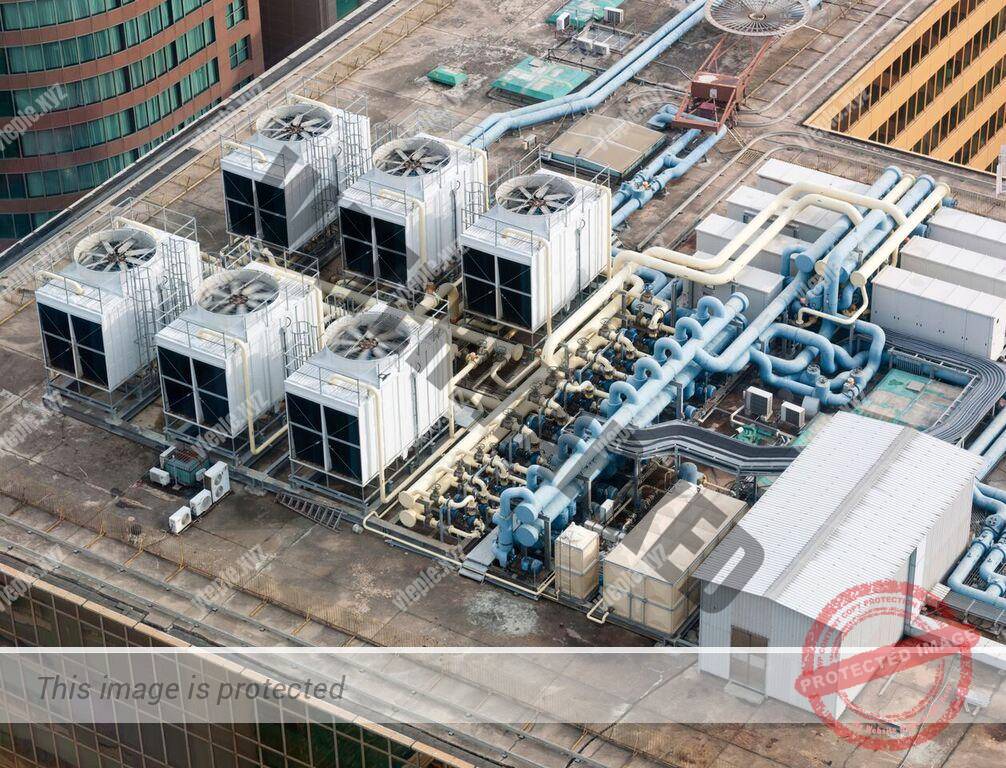

Промышленные чиллеры для фанкойлов
Как правило чиллеры — это громоздкое и дорогостоящее оборудование. Но в последнее время появляются более компактные и дешевые модели небольшой мощности.

Где используют фанкойлы

Возможно, такие системы применялись бы гораздо чаще, если бы не высокая стоимость. Действительно, назвать низкой цену фанкойлов – нельзя.

Как правило, они устанавливаются на крупных предприятиях, мощностях производства, каких-то объектах коммерческого типа. Но, параллельно выпускают модели относительно небольшой мощности.

Читайте также:
Как правильно уложить теплый пол под плитку

Более низкая стоимость таких вариантов позволяет заметно расширить сферы применения. В нынешнее время фанкойлы активно используются в ресторанном и отельном бизнесе, торговых центрах, элитных домах, кинотеатрах.

Покупать чиллер-фанкойл для дома сейчас невыгодно, но если рассматривать систему в долгосрочной перспективе – она окупается. С каждым годом на рынке появляется все больше систем небольшой мощности, цена которых сравнима со стоимостью традиционных климатических систем.

Что такое фанкойлы: Видео

//youtu.be/EzHDmeElK6A

Вопросы и ответы

Если у вас есть вопрос, касающийся работы фанкойлов – вы можете задать его в комментариях. Мы постараемся максимально быстро на него ответить.

Где находится подача и обратка у подвесных фанкойлов?

Все зависит от конкретной модели. У напольно-потолочных фанкойлов трубки обычно подключаются с боковой стороны (см. фото), у потолочный – с задней. У кассетных фанкойлов – во внутренней части, которую обычно прячут в подвесных потолках.

Расположение трубок подачи и обратки в напольно-потолочном фанкойле
Расположение трубок подачи и обратки в напольно-потолочном фанкойле.

Как к одному фанкойлу подключить 5 помещений?

Для этого нужно устанавливать фанкойл канального типа в системе приточной вентиляции. А от него делать отдельную разводку. При этом стоит учитывать, что температурный режим будет одинаковым для всех помещений.

Как смонтировать фанкойл на тепло и холод?

Установка такого фанкойла ничем не отличается от монтажа обычного. Вообще, режим работы (обогрев или охлаждение) зависит от чиллера, а не от фанкойла. Соответственно, он задается централизовано для всей системы.

Читайте также:
Типы фанкойлов, их отличия и особенности

Чем отличается фанкойл от кондиционера?

В кондиционере между внутренним и наружным блоками циркулирует фреон. Именно он выступает в качестве теплоносителя.

В системе чиллер-фанкойл теплоносителем является вода или антифриз. Фреон является рабочим телом чиллера, позволяющим поднять или опустить температуру теплоносителя до необходимой. А он, в свою очередь, охлаждает или нагревает воздух посредством фанкойла. Подробнее об этом вы можете прочитать в статье «Чиллер-фанкойл: принцип работы, особенности, применение».

Существует ли межблочная связь между фанкойлами?

Нет, каждый фанкойл – это отдельное устройство и напрямую связан только с чиллером. Конечно, можно подключить центральный контроллер, который бы отслеживал температурные режимы, но это не будет межблочной связью.

В чем различия между системой чиллер-фанкойл и АБХМ?

АБХМ также называют абсорбционным чиллером, но ее принцип работы существенно отличается. В ней используются камеры с пониженным давлением, за счет чего можно эффективно получать тепло или холод, используя низкопотенциальную среду.

По эффективности АБХМ во многих случаях превосходит чиллер. Ее коэффициент преобразования выше в определенных диапазонах температур. Подробнее об этом читайте в статье «Принцип работы АБХМ».

Надеемся, что статья была вам полезна и вы узнали что такое фанкойл и каков его принцип работы. Свои вопросы вы можете оставить в комментариях. Не забудьте поделиться публикацией в соцсетях!.
